独自開発の揺動ジェットノズルの技術に基づき、洗浄・冷却・混合用途のノズルを開発・販売しています。
揺動は可動部品無しにノズル内部の特殊構造によって生成されますのでノズルを振る機構を必要としません。
ノズルは液体塗布・低圧洗浄・中圧・高圧とシリーズ化されています。
流体は水・クーラント・空気等に対応、材質はステンレス・真鍮・PVDF（特注）。
ノズルから噴射される液滴が大きい為、噴射中でも熱損失が少なく、温水を使用する洗浄ではボイラー代の節約も可。
揺動ジェットノズル
液滴サイズ
従来の扇形ノズルの液滴の拡大図

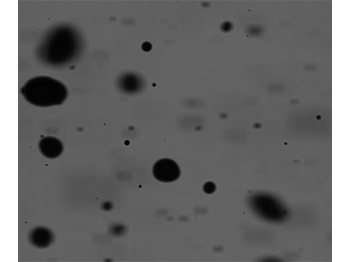

FDXノズルの液滴の拡大図
- ・従来の扇形ノズルよりも大きな液滴を生成可能です。
液滴が大きい分、ワークへ当たった時の衝撃力が大きくなり、洗浄効果が向上します。

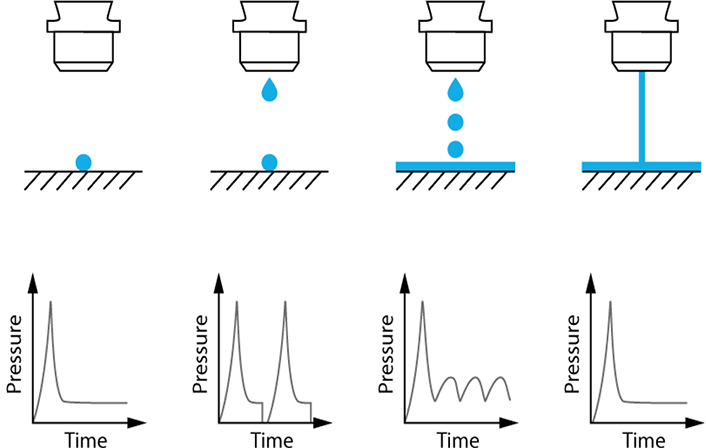

ハンマー効果
- ・個々の液滴が表面に対し高いレベルの運動量をもたらします。
この事を一般的にハンマー効果と呼ばれています。 - ・一方で通常のジェット水流の場合、表面にもたらされる運動量は少なくなります。
- ・揺動ジェットノズルは常に同じ場所に当たっているわけでは無いので、液体の排出時間があり、より高い運動量を表面にもたらします。

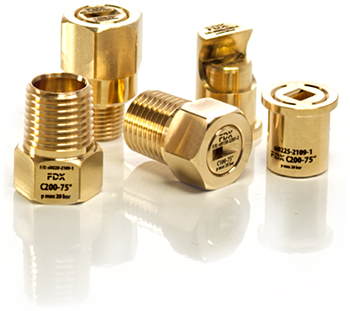

1. LPX-DS – 低圧1～20bar - 液体散布用
液体散布用
- ・液体噴射の万能ノズル
- ・ドリフト（飛散）傾向が非常に低い
- ・液体媒体の塗布に最適
- ・エネルギーコスト、水消費量削減

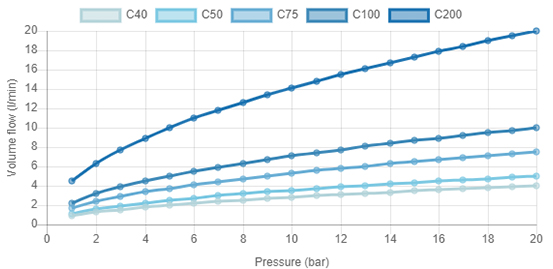

| Model | LPX-DS |
|---|---|
| 容量 | C40/50/75/100 |
| 噴射角度 | 60°,75° |
| 材質 | 真鍮 |
| 接続 | R1/4"、1/4"NPT、R1/8" |
2. LPX-PC – 低圧1～20bar - 部品洗浄用
部品洗浄用
- ・工業用部品の洗浄に最適
- ・圧力/流量に関係無く噴射角度は一定
- ・可動部品、摩耗箇所が無くメンテナンスフリー
- ・エネルギーコスト、水消費量削減

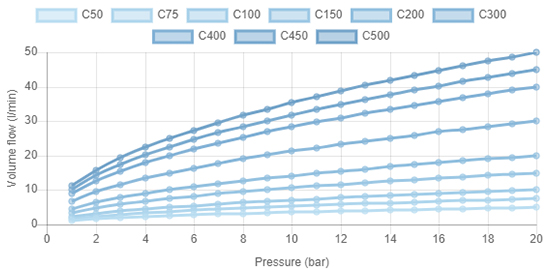

| Model | LPX-PC |
|---|---|
| 容量 | C30/40/50/75/100/150/200/ 300/400/450/500 |
| 噴射角度 | 15°,30°,45°,60° |
| 材質 | ステンレス |
| 接続 | R1/4" |

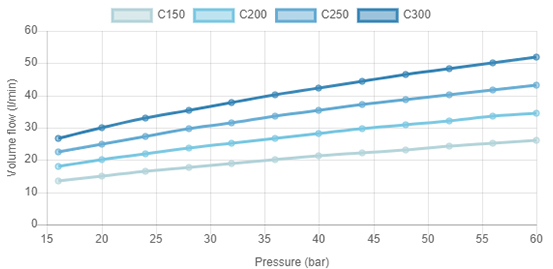

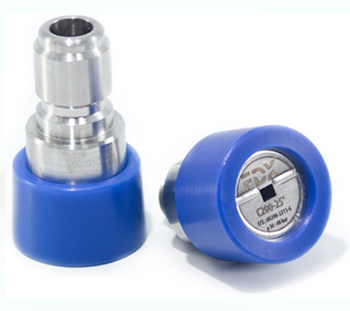

3. MPX-CH – 中圧16～60bar
食品業界に最適
- ・食品業界の洗浄に最適
- ・圧力/流量に関係無く噴射角度は一定
- ・ステンレス製、可動部品が無く高い堅牢性
- ・油やタンパク質を含む汚れの洗浄に最適
| Model | MPX-CH |
|---|---|
| 容量 | C150/200/250/300 |
| 噴射角度 | 15°,25° |
| 材質 | ステンレス |
| 接続 | R1/4" |

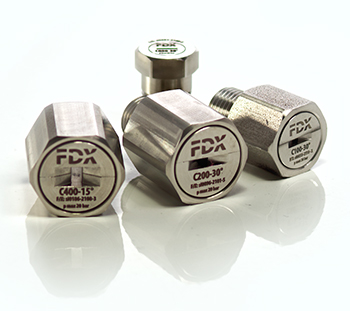

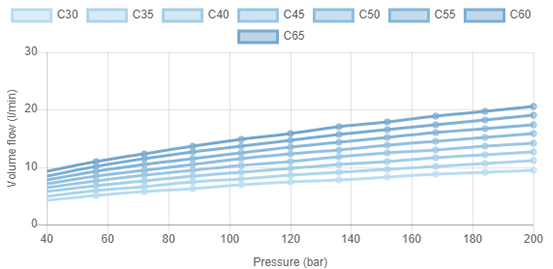

4. HPX-CW – 高圧40～200bar
洗車業界に最適
- ・動作範囲：40～130bar
- ・車両の高圧洗浄に最適、再生水も使用可能
- ・圧力/流量に関係無く噴射角度は一定
- ・可動部品、摩耗箇所が無くメンテナンスフリー
| Model | HPX-CW |
|---|---|
| 容量 | C30/35/40/45/50/55/60/65 |
| 噴射角度 | 30°,45° |
| 材質 | ステンレス |
| 接続 | G1/4" |

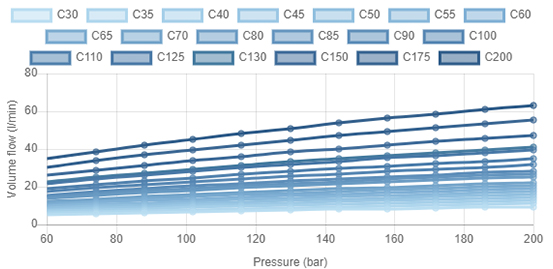

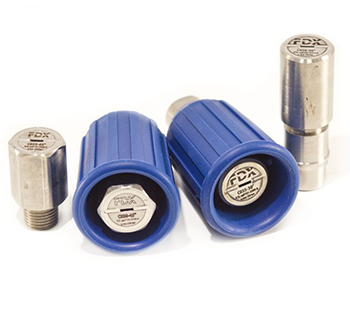

4. HPX-CZ – 高圧60～200bar
高圧洗浄に最適
- ・動作範囲：60～200bar
- ・洗浄用の万能ノズル
- ・圧力/流量に関係無く噴射角度は一定

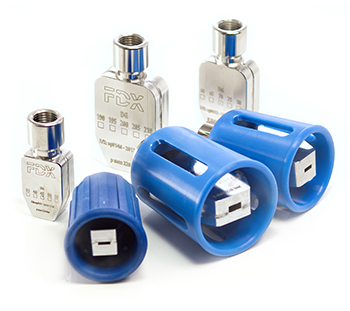

- ・ノズル保護キャップも利用可能
| Model | HPX-CZ |
|---|---|
| 容量 | C30/35/40/45/50/55/60/65/ 70/80/85/90/100/110/125/ 150/175/200 |
| 噴射角度 | 30° |
| 材質 | ステンレス |
| 接続 | G1/4" |
