BKマイクロ

工具折損検出システム

SCHUBERT SYSTEM ELEKTRONIK社（ドイツ）の製品ブランドになります。
確実な工具折損検知のため接触式にこだわり、全スキャナーにサーボモーターとエンコーダーを搭載し、極小径の工具にも対応。
コントローラーはフィールドバス接続タイプもありIoTに対応します。
搭載する機械と検出する工具に応じて複数のコントローラーと各種のスキャナーを用意しています。主として1.旋盤型と2.マシニングセンター型に大別しています。

https://www.bkmikro.de/ja/

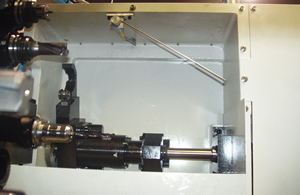

1.旋盤型（Basicタイプ）

このタイプでは、1本または2本の工具の側面から検査を行います。
目標の工具はティーチングで記憶させ、記憶した角度位置から予め設定した公差内に工具があることを検査します。
測定時間を最小化し、極小径工具にも対応するため、スキャナーは最高速で回転し、目標工具位置の10°手前で減速し、緩やかに接触した後に再び最高速で待機位置に戻ります。
設定は、基本機能のみであればPCを介さずに設定できる新機能の「ボタン・パラメータセット機能」を実装しました。
複雑な設定・診断が必要な場合は無償ソフトをインストールしたPCを接続する事で行います。

1.1.特徴
  • ・500万サイクルの長寿命で高耐久（IP67）
  • ・実績φ0.1mmからの極小径工具を検出
  • ・コンパクト（スキャナー径φ12/φ20）
  • ・90°サイクル、0.13-0.9秒の高速動作
  • ・簡単な操作、多機能

1.2.システム構成

本システムは、ワンド（先端子）付きスキャナー、コントロールユニットと接続ケーブルで構成されます。
ケーブルは、専用ツイストケーブルで5/7/10/15mより選択できます。

  • Basicコントローラー
    BKM93/BKM97

    旋盤タイプ専用のコントローラー
    シンプルな設計で低価格

  • スキャナー（φ20）
    TK7A/TK7RL/TK97A

    ・最小検出工具径 0.3mm
    ・TK7Aは1方向の検査用
    ・TK7RLは左右2方向の検査用

  • スキャナー（φ12）
    TK96A/RL

    ・最小検出工具径0.1mm
    ・TK7Aは1方向の検査用
    ・TK7RLは左右2方向の検査用

2.マシニングセンター型　（Premiumタイプ）

このタイプでは、ATC内の複数の工具を検査する必要があります。そのためにワンドは工具の先端側正面から検査を行います。
対象の工具本数はコントローラーの種類によって、64本/512本/無限の3種類を用意しています。
目標位置の設定は、ティーチングを行うか、機械のツールテーブル情報を参照します。ツールごと角度位置から予め設定した公差内に工具があることを検査します。
測定時間を最小化し、極小径工具にも対応するため、スキャナーは最高速で回転し、目標工具位置の10°手前で減速し、柔らかく接触した後に再び最高速で待機位置に戻ります。
また、更なる時間短縮のために事前待機機能や、衝突回避位置設定などにより、ワンドの往復時間を削減します。

既存機械にも取り付けが可能なI/O通信タイプ以外と、複雑でより多くの情報を送受信するために、フィールドバス（ProfiNet/Profibus/DviceNet）対応ユニットも用意しています。

2.1.特徴
  • ・500万サイクルの長寿命で高耐久（IP67）
  • ・実績φ0.1mmからの極小径工具を検出
  • ・コンパクト（スキャナー径φ20/φ32）
  • ・時間短縮機能を備え高速スキャン
  • ・設定により様々な機械に対応
  • ・フィールドバスによりIoTに対応し、多機能

2.2.システム構成

本システムは、ワンド（先端子）、スキャナー、コントロールユニットと接続ケーブルで構成されます。
ケーブルは、専用ツイストケーブルで5/7/10/15mより選択でき、様々なオプションも用意しています。

2.2.1.コントローラー

下のコントローラー以外に、プロフィーネット対応型、ベーシックバージョンのマニュアルSWタイプも用意しています。

  • Premium Light
    コントローラ
    BKM98

    ・工具記憶本数:64本
    ・結線方式:I/O結線

  • Premium
    コントローラ
    BKM92＋I/O

    ・工具記憶本数:512本
    ・結線方式:I/O結線

  • Premium
    コントローラ
    BKM91DeviceNet

    ・工具記憶本数:無制限
    ・通信方式:デバイスネット

  • Premium
    コントローラ
    BKM91PROFIBUS

    ・工具記憶本数:無制限
    ・通信方式:プロフィーバス
    ・プロフィーデータバス対応

2.2.2.スキャナー

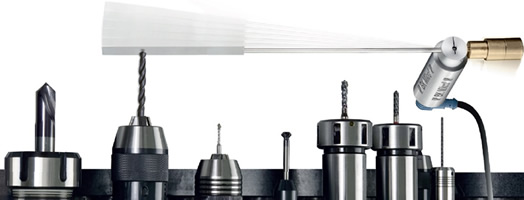

マシニングセンター用のスキャナーはATCマガジン内に設置する事でダウンタイム・ゼロを実現します。長さが異なる複数の工具をスキャンするため、工具先端に接触します。
全タイプ、エンコーダーとサーボモータを装備

  • スキャナー（φ20）
    TK8A/TK98A

    ・長さが異なる複数の工具を検出
    ・最大工具検出長さ:380mmまで
    ・TK98AはLightコントローラー専用
    ・TK8AはPremiumコントローラ専用

  • スキャナー（φ32）
    TK91A

    ・長さが異なる複数の工具を検出
    ・最大工具検出長さ:700mmまで
    ・カウンターウエイト装備
    ・高精度

2.2.3.アクセサリー

コントロールケーブルケーブル以外にも、スキャナーを固定するブラケット、各種長さを取り揃えた交換ワンド、シールに攻撃性があるクーラントを使用する環境でスキャナを保護するエアーパージキットなど、豊富なアクセサリーで様々な使用条件に対応します。

取扱説明書について

本製品には取扱説明書を添付しておりません。取扱説明書に付いては「お問い合わせ」をクリック頂き、ご連絡先が分かる署名入りの形式で必要な機種名を明記の上ご請求ください。折り返しメールでPDF形式の取扱説明書をお送りいたします。

ダウンロード

カタログ名 サイズ 最終更新日
PDFリーフレット 2.59 MB 2014‎年‎10‎月‎23‎日
PDFカタログ（日本語版） 9.81 MB 2021年4月19日
PDFカタログ 新製品・BKM97セット 0.87 MB 2024年10月30日
