リニア―ドライブ原理の発明者
Joachim Uhing KG GmbH & Co（ユーイング社）はドイツのKealに本社を構え、1952年に開発した「リニア―ドライブ原理」を基に世界で初めてリニア―ドライブナット（RS）を世界で初めて製品化しました。その後、応用製品のリニア―ドライブユニット（RG）などを市場に投入し、現在でも同原理の研究と開発を行っています。
リニアドライブ製品のパイニアとして、30ヵ国以上に製品を輸出しています。

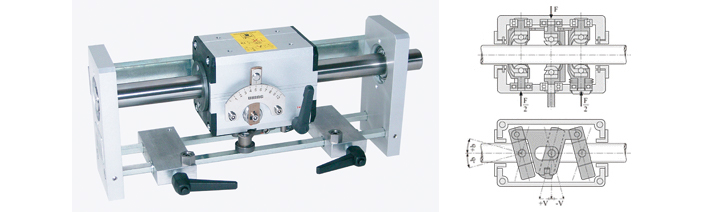

1.リニア―ドライブユニット RG型
（ローリングリングドライブユニット/トラバース）
機械式ガイドユニット＝トラバースユニット（Rolling Ring Drive）
プレーンシャフトによる送り装置、ガイド装置、往復装置。主に線材やテープなどの並列巻きをするためのガイドとして使われます。
一定速度、一定方向で回転する丸棒の回転運動を直線運動に変換し、往復運動を得ます。丸棒にはネジが不要で、傾けた方向が一定特殊ベアリングをシャフトに押し付けることで直線運動が得られます。また、ベアリングの向きを変えることで、軸の回転でも運動方向を変えられます。
これらの動きはネジとナットの関係と同じですが、移動速度（ピッチ）を自由に設定でき、移動方向も任意の位置で反転させることが可能です。
- ・ベアリングの傾きを変えることでピッチを変更できます。
- ・高速でスムーズな送りが得られます。
- ・バックラッシュがありません。
- ・不慮の衝突時には、ユニットがスリップする安全機構。
- ・コンタクトフリーレバーで軸との固定を解除できます。
- ・制御不要、専用動力不要（平行する回転軸からベルトなどで動力得ることで。）
- ・必要に応じて、ブラケット付きとブラケットなしが選択できます。
※CAD図については、別途ご請求ください。2D（DXF）/3D（STEP）で用意しています。
※選定計算に付いてはお問い合わせください。必要事項をご連絡頂ければ計算いたします。

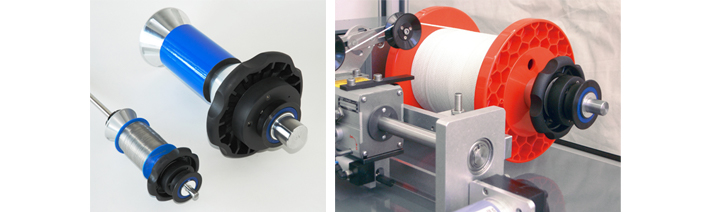

2.クイックロールクランパー
「イージーロックⅢ」EL型
早い、簡単、高い信頼性。ユーイング社のクイックロールクランパー「イージーロック」はスプールやロールの交換を容易にします。
「イージーロック」は、スプール及びロール交換が容易に出来る、軽量で扱いやすい、信頼性の高いロールクランパーです。
【特長】
- ・ロールの交換時間を大幅に短縮します。
- ・女性でも扱いやすい軽量設計。
- ・工具なしで片手で操作できます。
- ・丸いシャフト（硬度指定あり）に簡単に高い張力を与えます（増し締めできます）。
- ・ペイオフシャフトの駆動にも適しています。
- ・シャフトの回転方向に依存しません。
- ・コンパクトで対称的設計。
- ・メンテナンスフリー
- ・純正テーパーコーン以外でも取付可能、設計情報を公開
新製品：ポジティブリリースを追加しました。
ポジティブリリースは、テンショニングホイールを回すだけでロックの解除が出来るので、これまでのイージーロックでは解除しずらかった重量のあるリールや紙管などでも簡単取り外すことが出来ます。
※CAD図については、別途ご請求ください。2D（DXF）/3D（STEP）で用意しています。
※選定計算に付いてはお問い合わせください。必要事項をご連絡頂ければ計算いたします。

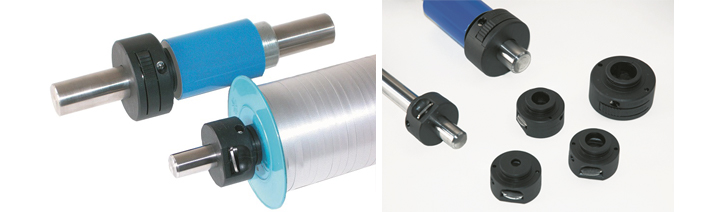

3.クイックロールクランパー
「Uクリップ」UC型
簡単で軽量・安価なクランプユニット。ユーイング社のシャフトカラー「Uクリップ」はスプールや、ロール交換を簡単にします。
軸上にスプールやボビン、ロール、カラーなど固定するクランプユニットで、位置決め、安全対策、スペーサーとしても使用できます。
オプションのイラストリングを組み合わせるとテンションが掛けられます。
- ・1アクションで固定、2アクションで解除・取外し
- ・セルフロック機構で防錆加工
- ・安価です。
※増し締めや芯出しが必要な場合や、荷重や振動が掛かる場合は、「イージーロック」をご検討下さい。

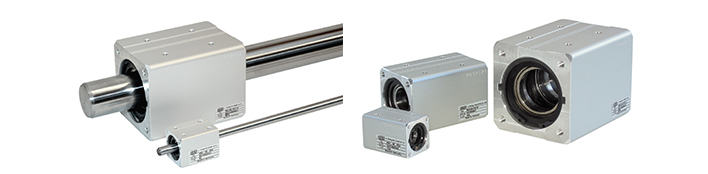

4.リニア―ドライブナット
RS型
シャフトの回転運動を直線運動に変換するナット
自動扉の開閉や、測定機などの送り装置や、搬送装置などに用いられ、通常のナットに代わって使用することで、簡単に安全な装置になります。
特徴:
- ・バックラッシュがない
- ・固有のスラスト力を超えるとスリップする安全設計
- ・コンパクトサイズ
- ・メンテナンスが容易
新製品：ステンレスタイプを追加しました。
ステンレスハウジングを採用しており、食品・医療・化粧品などの製造工程にも使用可のです。10/15/20/25サイズを用意しています。
