FZマシンカタログ
ツィマーマン

高速同時5軸制御ガントリータイプマシニングセンタ

F. Zimmermann GmbH（ツィマーマン社）はドイツのシュツットガルトに本社を構える、1933年創業の高速ガントリータイプマシニングセンタ専業メーカーです。
航空宇宙業界の大型、超大型ワークを高速、高精度で加工。
自動車のモデル加工では、ピックアップトラックのフルスケールサイズを、モデルメーカー納得の表面粗さで仕上げる、「大きい」、「速い」、「美しい」が特徴の機械です。

https://www.f-zimmermann.com/en/

F. Zimmermann社 会社紹介

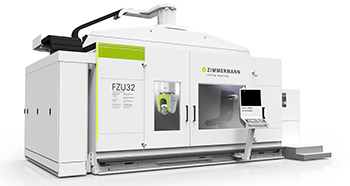

ガントリータイプマシニングセンタ（FZP/FZU）

ロングストローク

  • ・ピックアップトラックフルサイズモデル加工
  • ・航空機用大型部品（主翼、尾翼、エンジン）
  • ・最大X軸40mの大型機種もラインナップ

多種多様な加工

  • ・ラック&ピニオン駆動で60m/minの高速送り
  • ・サイドウォールは高剛性、高い振動減衰性
  • ・アルミ高速加工、金型加工、難削材加工（チタン、インコネル、複合材など）

豊富なラインナップ

  • ・用途に応じて大小様々なラインナップ
  • ・機種ごとに能力の異なるヘッド選択可能

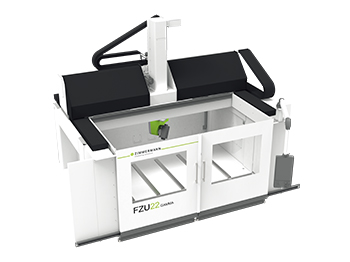

  • ・マシン基礎一体型のFZUシリーズ

横形マシニングセンタ（FZHシリーズ）

従来機種FZHに加え・・・

新ラインナップ追加

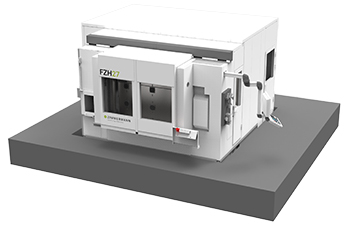

FZH27

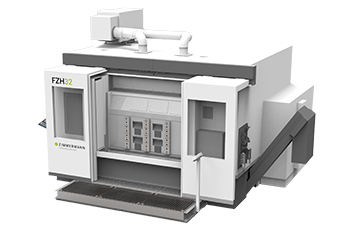

FZH32

ワークサイズ、材質に合わせた選定

  • ・航空機部品加工用横形マシニングセンタ
  • ・従来の大型機に加え、ダウンサイズモデルも追加（FZH32/27）
  • ・FZHの場合、最大X軸ストローク20mまで対応可能で、大型機にも関わらず基礎工事不要
  • ・中型機のFZH27/FZH32は反転式ワークパレットを採用し高効率
  • ・アルミやCFRP、複合材加工に最適

高効率・高精度

  • ・FZP/FZU同様、60m/min.の高速送り
  • ・水冷式高剛性トラベリングコラムで精度安定
  • ・大型ワーク用のパレットも3分で自動交換可能（FZH）
  • ・3軸ミーリングヘッドによる同時6軸高効率加工
  • ・反転式ワークテーブルで効率的な加工を実現（FZH32/27）

独自のテクノロジー

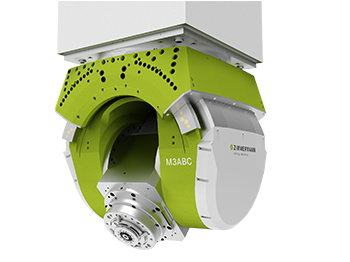

同時6軸制御加工

  • ・通常のA/C軸に加え、±15°のB軸を搭載
  • ・加工ヘッドでだけで3軸を実現
  • ・このB軸により、ヘッド全体の動きが滑らかに

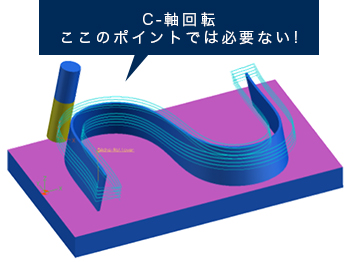

  • ・上記のようなS字加工ラインにおいて、中間地点でのC軸の回転が不要となった
  • ・これにより加工効率が上がり、加工時間の短縮を実現

熱対象構造ガントリー

＜旧構造＞

＜新構造＞

ここがPOINT!

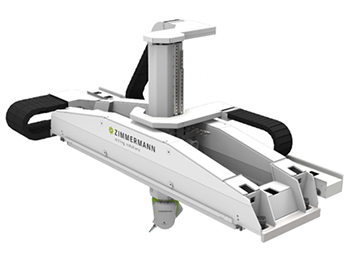

  • ・新たに熱対称構造のガントリーを採用
  • ・剛性がUPし、より滑らかで均一な加工が可能に
  • ・工具寿命改善
  • ・ガントリーを含む、機械全体の冷却構造不要
    →メンテナンスコスト削減

FZH 横形マシニングセンタ（M3ABCヘッドによる同時6軸制御加工）

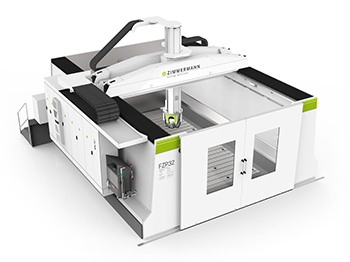

FZP32熱対象構造ガントリー
